Spulenkörper für Bleche: Typ Befestigungswinkel Form W.

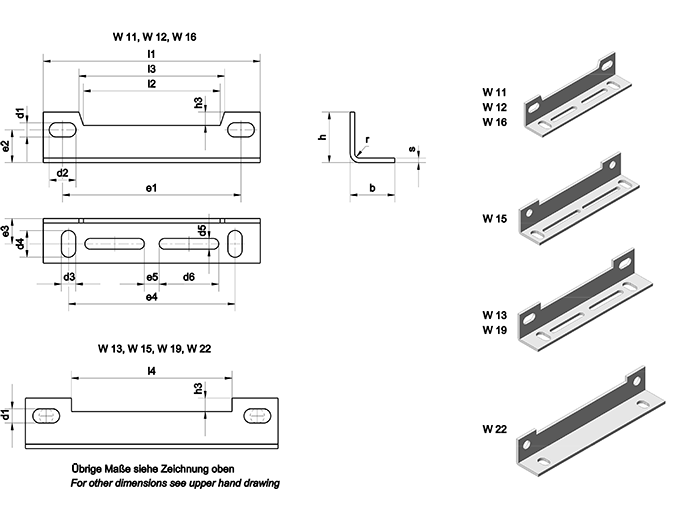

Form W - für Spulenkörper Type EI und M, nach DIN 41 307

Größe für Typ Ka. Art.-Nr. magn. Achse b d1 d2 d3 d4 d5 d6 e1 e2 e3 e4 e5 h h3 l1 l2 l3 l4 r s
ver. hor.
W 11 EI 66 0 63191.2 x   15,0 4,8 9,0 4,8 9,0 3,6 16,0 52,0 10,5 8,5 50,0 5,0 15,0 4,0 65,0 38,0 42,0 - 1,6 1,5
EI 75   x
EI 78   x
M 65 x x
W 12 EI 75 0 63192.3 x   15,0 4,8 9,0 4,8 9,0 3,6 20,0 60,0 11,0 8,5 56,0 5,0 17,0 4,5 73,0 46,0 49,0 - 1,6 1,5
EI 78 x
EI 84   x
EI 92   x
M 74 x x
W 13 EI 84 0 63193.4 x   15,0 4,8 9,0 4,8 9,0 3,6 24,0 71,0 11,0 8,5 64,0 5,0 17,0 4,5 85,0 - - 54,0 1,6 1,5
EI 108   x
M 85 x x
W 15 EI 96 0 63195.6 x   20,0 5,8 - 5,8 11,0 3,6 35,0 80,0 14,0 12,0 84,0 3,0 20,0 4,5 96,0 - - 66,0 2,5 2,0
W 16 EI 106 0 63196.7 x   20,0 5,8 11,0 5,8 11,0 3,6 35,0 88,5 14,0 12,0 84,0 3,0 20,0 4,5 104,0 68,0 74,0 - 2,5 2,0
EI 108 x
M 102 x x
W 17 EI 120 0 63197.8 x   22,0 7,0 - 5,8 11,0 3,6 35,0 100,0 15,0 14,0 90,0 3,0 22,0 4,5 120,0 - - 76,0 2,5 2,0
W 18 EI 130 0 63198.9 x   25,0 7,0 9,0 5,8 11,0 3,6 35,0 112,0 16,0 17,0 104,0 5,0 25,0 5,5 130,0 - - 94,0 2,5 2,0
EI 135 x
W 19 EI 150 0 63199.0 x   27,0 8,0 15,0 7,0 13,0 5,2 44,0 128,0 19,0 17,0 122,0 5,0 27,0 5,5 150,0 - - 105,0 2,5 2,5
EI 150N x
W 20 (*) EI 170 0 63200.4 x x 27,0 8,5 12,5 7,0 13,0 5,2 44,0 147,0 17,0 17,0 135,0 5,0 27,0 8,0 170,0 - - 122,0 2,5 2,5
W 22 EI 231 0 63202.6 x   40,0 13,0 - 12,0 18,0 - - 201,0 25,0 25,0 180,0 - 40,0 8,0 231,0 - - 165,0 6,0 4,0
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
(*) Beim Typ W 20 sind die Maße h2 und l2 den Spulenkörpern angepasst.
