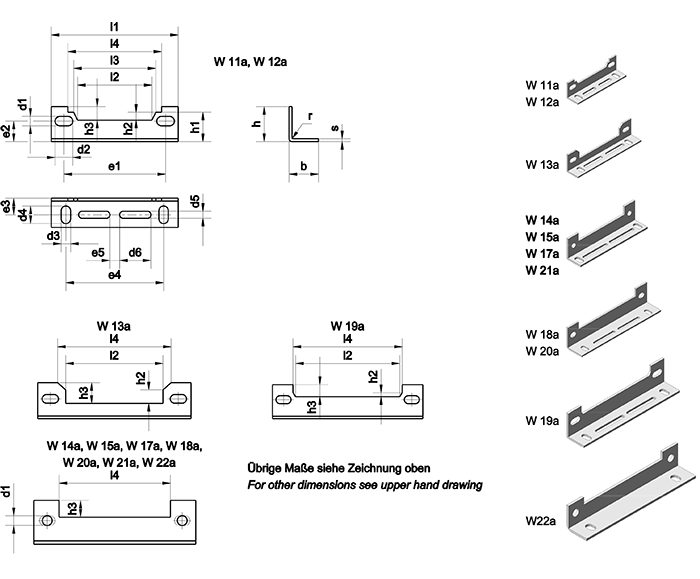

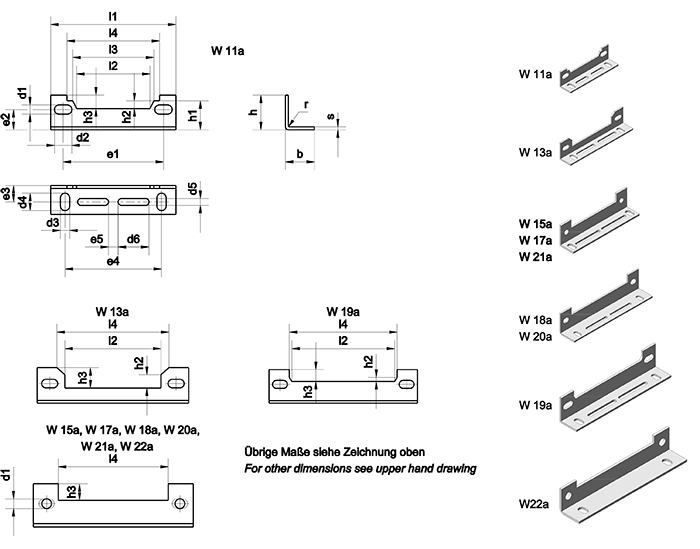

Spulenkörper für Bleche: Typ Befestigungswinkel Form Wa.

Form Wa - für Spulenkörper Typen EI und M, ähnlich DIN 41 307, mit verlängerter Lasche

Größe für Typ Art.-Nr. magn. Achse b d1 d2 d3 d4 d5 d6 e1 e2 e3 e4 e5 h h1 h2 h3 l1 l2 l3 l4 r s
ver. hor.
W 11a EI 66 63214.0 x   15,0 4,8 9,0 4,8 9,0 3,6 16,0 52,0 10,5 8,5 50,0 5,0 18,0 15,0 4,0 7,0 65,0 38,0 42,0 48,0 1,6 1,5
EI 75   x
EI 78   x
M 65 x x
W 12a EI 75 63215.1 x   15,0 4,8 9,0 4,8 9,0 3,6 20,0 60,0 11,0 8,5 56,0 5,0 20,0 17,0 4,5 7,5 73,0 46,0 49,0 56,0 1,6 1,5
EI 78 x
EI 84   x
EI 92   x
M 74 x x
W 13a EI 84 63216.2 x   15,0 4,8 9,0 4,8 9,0 3,6 24,0 71,0 11,0 8,5 64,0 5,0 20,0 - 3,0 7,5 85,0 54,0 - 63,0 1,6 1,5
M 85 x x
W 14a EI 92 63217.3 x   15,0 4,8 - 4,8 9,0 3,6 30,0 82,5 11,0 8,5 76,0 5,0 20,5 - - 8,0 91,5 - - 70,0 1,6 1,5
W 15a EI 96 63218.4 x   20,0 5,8 - 5,8 11,0 3,6 35,0 80,0 14,0 12,0 84,0 3,0 26,0 - - 10,0 96,0 - - 66,0 2,5 2,0
W 16a EI 106 63219.5 x   20,0 5,8 11,0 5,8 11,0 3,6 35,0 88,5 14,0 12,0 84,0 3,0 26,0 20,0 4,5 10,0 104,0 68,0 74,0 77,0 2,5 2,0
M 102 x x
W 17a EI 120 63220.8 x   22,0 7,0 - 5,8 11,0 3,6 35,0 100,0 15,0 14,0 90,0 3,0 27,0 - - 10,0 120,0 - - 80,0 2,5 2,0
W 18a EI 130 63221.9 x   25,0 7,0 9,0 5,8 11,0 3,6 35,0 112,0 16,0 17,0 104,0 5,0 30,0 - - 10,5 130,0 - - 94,0 2,5 2,0
EI 135 x
W 19a EI 150 63222.0 x   27,0 8,0 15,0 7,0 13,0 5,2 44,0 128,0 19,0 17,0 122,0 5,0 34,0 - 4,0 12,0 150,0 104,0 - 109,0 2,5 2,5
EI 150N x
W 20a EI 170 63223.1 x   27,0 8,5 12,5 7,0 13,0 5,2 44,0 147,0 17,0 17,0 135,0 5,0 32,0 - - 13,0 170,0 - - 122,0 2,5 2,5
EI 174 x
W 21a EI 195 63224.2 x   35,0 11,0 - 10,0 18,0 5,2 54,0 170,0 21,0 20,0 150,0 5,0 40,0 - - 13,0 195,0 - - 140,0 4,0 3,0
W 22a EI 231 63225.3 x   42,0 13,0 - 12,0 18,0 - - 201,0 25,0 25,0 180,0 - 45,0 - - 13,0 231,0 - - 166,0 6,0 4,0
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
