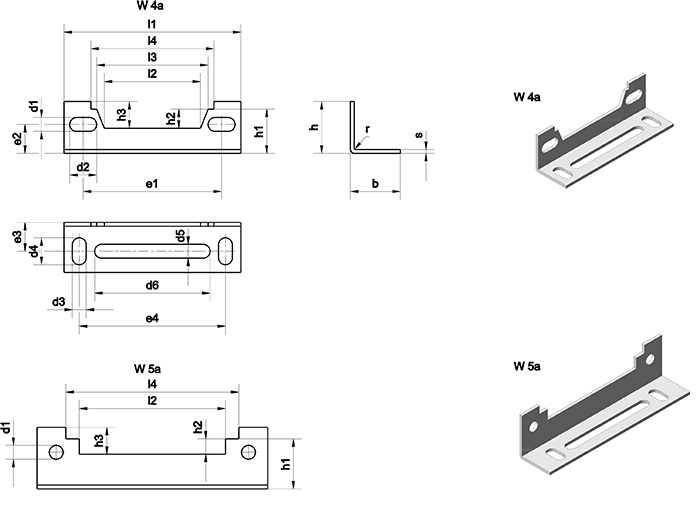

Zubehör: Befestigungswinkel Form Wa.

Form Wa - für Spulenkörper Typen EI und M, nach DIN 41 307, mit verlängerter Lasche

Größe für Typ Ka. Art.-Nr. magn. Achse b d1 d2 d3 d4 d5 d6 e1 e2 e3 e4 h h1 h2 h3 l1 l2 l3 l4 r s
ver. hor.
W 3a EI 48 0 63211.7 x   13,0 3,6 7,0 3,6 7,0 3,6 30,0 36,0 7,5 7,5 38,0 13,5 11,5 5,0 7,0 46,0 25,0 29,0 32,0 1,6 1,0
_63211_7_Wz.stp
EI 54   x
__Wz.stp
W 4a EI 54 0 63212.8 x   13,0 3,6 7,0 3,6 7,0 3,6 35,0 43,5 9,5 7,5 44,0 15,0 13,0 4,0 6,0 55,0 32,0 35,0 40,0 1,6 1,0
_63212_8_Wz.stp
EI 60   x
__Wz.stp
EI 66   x
__Wz.stp
M 55 x x
__Wz.stp
W 5a EI 60 0 63213.9 x   13,0 3,6 - 3,6 7,0 3,6 35,0 50,0 9,5 7,5 44,0 16,0 13,0 4,0 7,0 60,0 38,0 - 45,0 1,6 1,0
_63213_9_Wz.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
