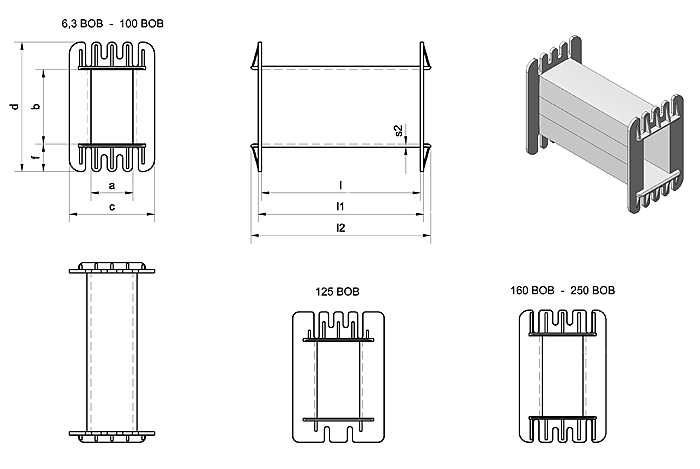

Spulenkörper für Kerne: Typ für Schnittbandkern.

Ausführung oD
mit offenen Drahtausführungsschlitzen

Typ	Ka.	Art.-Nr.	Wz.	a	b	c	d	f	l	l1	l2	s
6,3 BOB	1	33200.7	977	11,6	21,2	21,0	31,5	5,1	30,0	32,0	37,0	1,0	6_3_BOB_33200_7_Wz977.stp
8 BOB	1	33201.8	977	12,5	21,0	24,6	34,0	6,5	27,5	29,5	34,5	1,0	___8_BOB_33201_8_Wz977.stp
10 BOB	1	33202.9	977	12,3	20,5	24,6	34,0	6,7	37,5	39,5	44,5	1,0	_10_BOB_33202_9_Wz977.stp
16A BOB	1	33203.0	977	12,3	25,5	24,6	39,0	6,7	37,5	39,5	44,5	1,0	16ABOB_33203_0_Wz977.stp
16B BOB	1	33204.1	977	12,3	25,5	24,6	39,0	6,7	47,5	49,5	54,5	1,0	16BBOB_33204_1_Wz977.stp
20 BOB	1	33205.2	977	12,3	30,5	24,6	44,0	6,7	47,5	49,5	54,5	1,0	_20_BOB_33205_2_Wz977.stp
25 BOB	1	33206.3	974	14,5	26,0	27,5	44,0	9,0	52,6	55,0	61,0	1,0	_25_BOB_33206_3_Wz974.stp
32 BOB	1	33207.4	974	14,5	31,0	27,5	49,0	9,0	52,6	55,0	61,0	1,0	_32_BOB_33207_4_Wz974.stp
40 BOB	1	33208.5	974	14,5	36,0	27,5	54,0	9,0	52,6	55,0	61,0	1,0	_40_BOB_33208_5_Wz974.stp
50 BOB	1	33209.6	964	17,5	26,0	35,5	49,0	11,5	66,2	69,0	75,0	1,2	_50_BOB_33209_6_Wz964.stp
63 BOB	1	33210.0	964	17,5	31,0	35,5	54,0	11,5	66,2	69,0	75,0	1,2	_63_BOB_33210_0_Wz964.stp
80 BOB	1	33211.1	964	17,5	41,0	35,5	64,0	11,5	66,2	69,0	75,0	1,2	_80_BOB_33211_1_Wz964.stp
100 BOB	1	33212.2	964	17,5	46,0	35,5	69,0	11,5	66,2	69,0	75,0	1,2	100BOB_33212_2_Wz964.stp
125 BOB	1	33049.6	961	20,7	37,0	44,0	62,7	11,6	78,7	81,5	87,5	1,2	125BOB_33049_6_Wz961.stp
160 BOB	1	33213.3	961	20,7	41,0	44,0	67,0	13,0	78,7	81,5	89,5	1,2	160BOB_33213_3_Wz961.stp
200 BOB	1	33214.4	961	20,7	51,0	44,0	77,0	13,0	78,7	81,5	89,5	1,2	200BOB_33214_4_Wz961.stp
250 BOB	1	33215.5	961	20,7	61,0	44,0	87,0	13,0	85,7	88,5	96,5	1,2	250BOB_33215_5_Wz961.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
