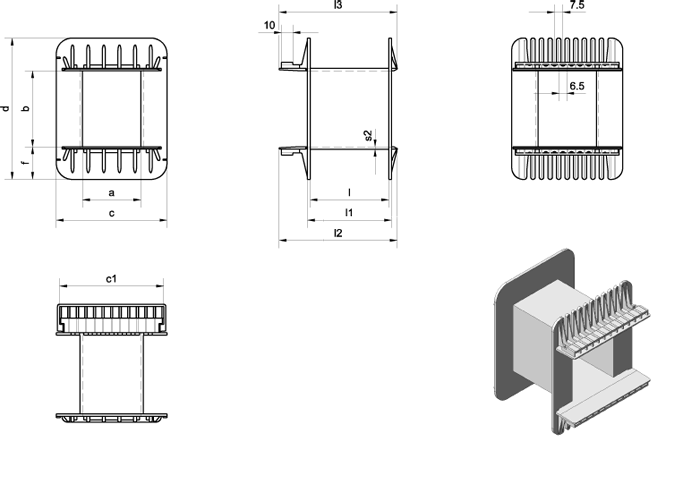

Ausführung AK
mit Aufnahmen für Anschlussklemmen, zusätzlich mit äußeren Drahtausführungsschlitzen
x3 = Anzahl der Aufnahmen für Anschlussklemmen
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | l | l1 | l2 | l3 | s2 | x3 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 25404.0 | 711 | 51,1 | 49,7 | 97,0 | 91,0 | 107,0 | 28,6 | 68,9 | 73,5 | 103,3 | 103,3 | 2,1 | 24 | ||||
1 | 25405.1 | 711 | 51,1 | 66,7 | 97,0 | 91,0 | 124,0 | 28,6 | 68,9 | 73,5 | 103,3 | 103,3 | 2,1 | 24 | ||||
1 | 25406.2 | 711 | 51,1 | 92,7 | 97,0 | 91,0 | 150,0 | 28,6 | 68,9 | 73,5 | 103,3 | 103,3 | 2,1 | 24 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
