Spulenkörper für Bleche: Typ EI 120 oD.

Ausführung oD

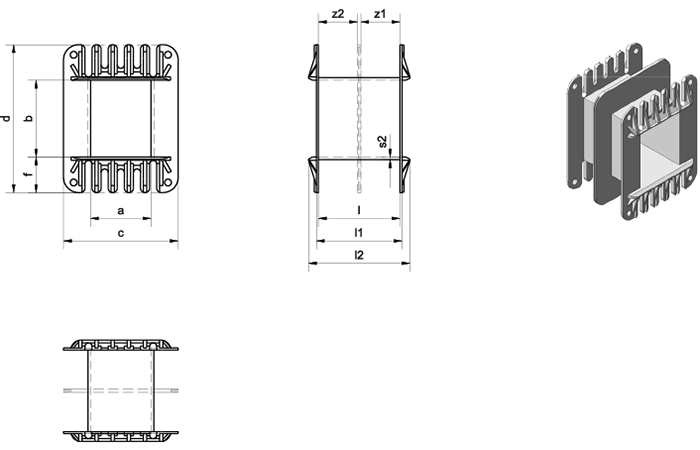

mit offenen Drahtausführungsschlitzen, nach DIN 41 305, Zwischenflansch geschlitzt

Typ Ka. Art.-Nr. Wz. a b c d f l l1 l2 s2 z1 z2
EI 120 / 30,2 oD
1 23198.5 478 40,8 30,2 77,5 76,5 23,1 55,4 59,0 69,0 1,6 - -
EI120_30_2_oD_23198_5_Wz478.stp
EI 120 / 30,2 oD
2 23199.6 478 40,8 30,2 77,5 76,5 23,1 55,4 59,0 69,0 1,6 26,7 26,7
EI120_30_2_oD_23199_6_Wz478.stp
EI 120a / 41,7 oD
1 23202.2 478/2 40,8 41,7 77,5 87,7 23,1 55,0 59,0 69,0 2,1 - -
EI120a_41_7_oD_23202_2_Wz478_2.stp
EI 120a / 41,7 oD
2 23203.3 478/2 40,8 41,7 77,5 87,7 23,1 55,0 59,0 69,0 2,1 26,4 26,4
EI120a_41_7_oD_23203_3_Wz478_2.stp
EI 120b / 53,7 oD
1 23213.5 478/3 40,8 53,8 77,5 99,8 23,0 55,0 59,0 69,0 2,0 - -
EI120b_53_7_oD_23213_5_Wz478_3.stp
EI 120b / 53,7 oD
2 23214.6 478/3 40,8 53,8 77,5 99,8 23,0 55,0 59,0 69,0 2,0 26,4 26,4
EI120b_53_7_oD_23214_6_Wz478_3.stp
EI 120 / 55,7 oD
1 23220.4 478/1 40,8 55,7 77,7 102,0 23,1 55,0 59,0 69,3 1,8 - -
EI120_55_7_oD_23220_4_Wz478_1.stp
EI 120 / 55,7 oD
2 23221.5 478/1 40,8 55,7 77,7 102,0 23,1 55,0 59,0 69,3 1,8 26,4 26,4
EI120_55_7_oD_23221_5_Wz478_1.stp
EI 120c / 73,7 oD
1 23230.6 478/4 41,0 73,8 77,7 120,2 23,2 55,0 59,0 69,0 2,0 - -
EI120c_73_7_oD_23230_6_Wz478_4.stp
EI 120c / 73,7 oD
2 23231.7 478/4 41,0 73,8 77,7 120,2 23,2 55,0 59,0 69,0 2,0 26,4 26,4
EI120c_73_7_oD_23231_7_Wz478_4.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
