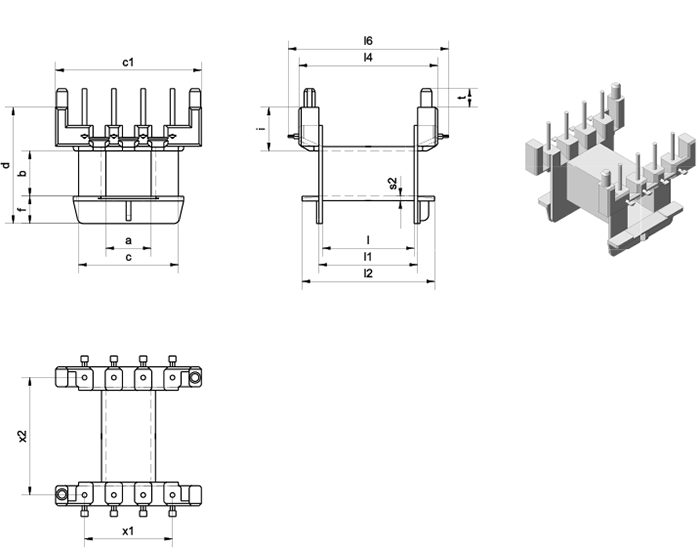

Spulenkörper für Bleche: Typ EE 25 gSe.
Ausführung gSe
variabel bestückbar mit bis zu 8 eingespritzten Rundstiften (0,8 mm), mit seitlichen Anschlüssen und mit Verschweißzapfen
x3 = Anzahl der Lötstifte
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | i | l | l1 | l2 | l4 | l6 | s2 | x1 | x2 | x3 | t | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 16014.9 | 552/1 | 7,8 | 7,8 | 17,2 | 25,1 | 20,0 | 4,7 | 7,5 | 15,8 | 17,0 | 23,6 | 23,9 | 27,6 | 0,7 | 3×5,05 | 20,2 | 8 | 3,2 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||||||||
