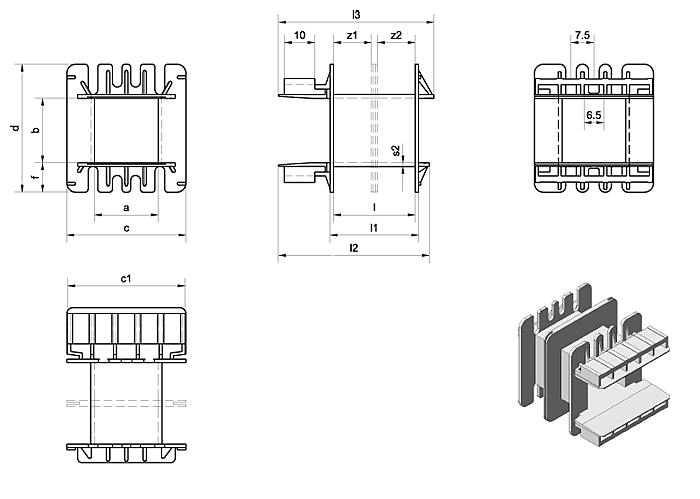

Spulenkörper für Bleche: Typ EI 60 AK.
Ausführung AK
mit Aufnahmen für Anschlussklemmen
x3 = Anzahl der Aufnahmen für Anschlussklemmen
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | l | l1 | l2 | l3 | s2 | z1 | z2 | x3 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 25428.6 | 847 | 20,9 | 21,2 | 39,1 | 38,5 | 42,1 | 9,7 | 26,8 | 29,1 | 49,5 | 51,0 | 1,2 | 12,4 | 12,4 | 10 |    |
|||
| 2 | 25429.7 | 847 | 20,9 | 31,2 | 39,1 | 38,5 | 52,1 | 9,7 | 26,8 | 29,1 | 49,5 | 51,0 | 1,2 | 12,4 | 12,4 | 10 | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||||||||
