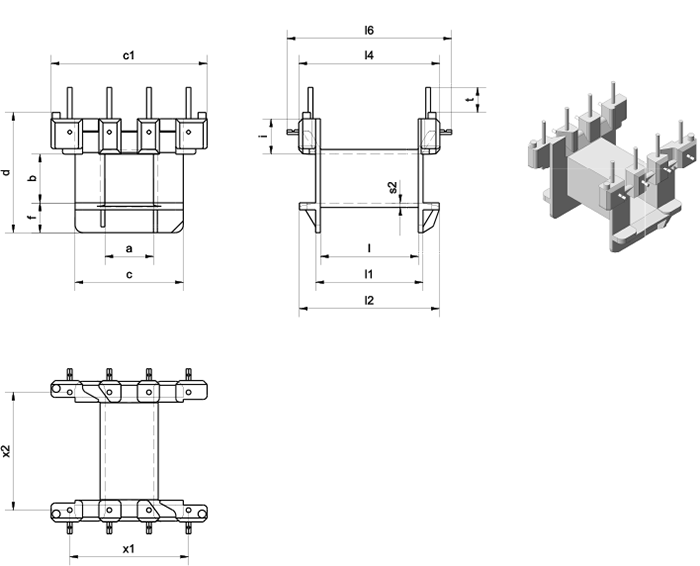

Spulenkörper für Bleche: Typ EE 20 gSe.
Ausführung gSe
Form N, variabel bestückbar mit bis zu 8 eingespritzten Rundstiften (0,6 mm), mit Vierkantprägung und Sicke, mit Abstandsnoppen
x3 = Anzahl der Lötstifte
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | i | l | l1 | l2 | l4 | l6 | s2 | x1 | x2 | x3 | t | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 16069.4 | 784/2 | 6,2 | 6,2 | 13,8 | 19,9 | 14,7 | 3,8 | 3,9 | 12,5 | 13,7 | 17,8 | 18,0 | 21,0 | 0,6 | 3×5,05 | 15,0 | 8 | 3,2 |    |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||||||||
