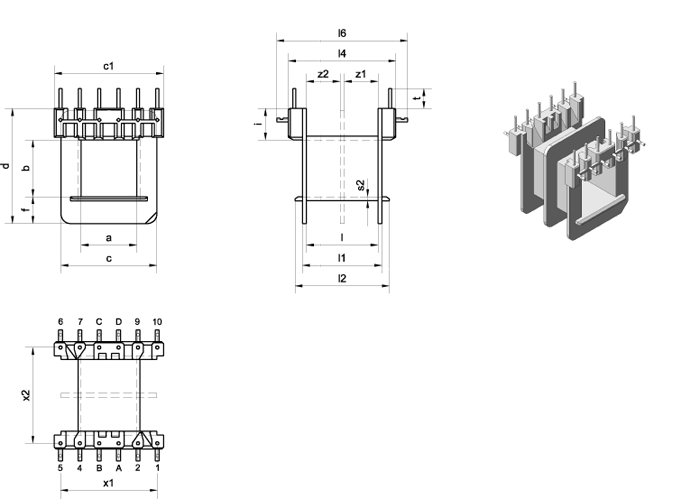

Ausführung gSe
bestückt mit 12 eingespritzten Rundstiften (0,8 mm), mit Vierkantprägung und Sicke
x3 = Anzahl der Lötstifte
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | i | l | l1 | l2 | l4 | l6 | s2 | z1 | z2 | x1 | x2 | x3 | t | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 26347.2 | 579/2 | 14,5 | 14,8 | 27,2 | 28,4 | 30,0 | 7,0 | 8,2 | 18,7 | 20,7 | 24,6 | 28,0 | 34,3 | 1,0 | - | - | 5×5,05 | 25,0 | 12 | 5,2 | ||||
2 | 26349.4 | 579/2 | 14,5 | 14,8 | 27,2 | 28,4 | 30,0 | 7,0 | 8,2 | 18,7 | 20,7 | 24,6 | 28,0 | 34,3 | 1,0 | 8,8 | 8,8 | 5×5,05 | 25,0 | 12 | 5,2 | ||||
2 | 26348.3 | 579/2 | 14,5 | 14,8 | 27,2 | 28,4 | 30,0 | 7,0 | 8,2 | 18,7 | 20,7 | 24,6 | 28,0 | 34,3 | 1,0 | 9,7 | 7,8 | 5×5,05 | 25,0 | 12 | 5,2 | ||||
1 | 26550.9 | 579/2 | 14,5 | 20,0 | 27,2 | 28,4 | 35,2 | 7,0 | 8,2 | 18,7 | 20,7 | 24,6 | 28,0 | 34,3 | 1,0 | - | - | 5×5,05 | 25,0 | 12 | 5,2 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
