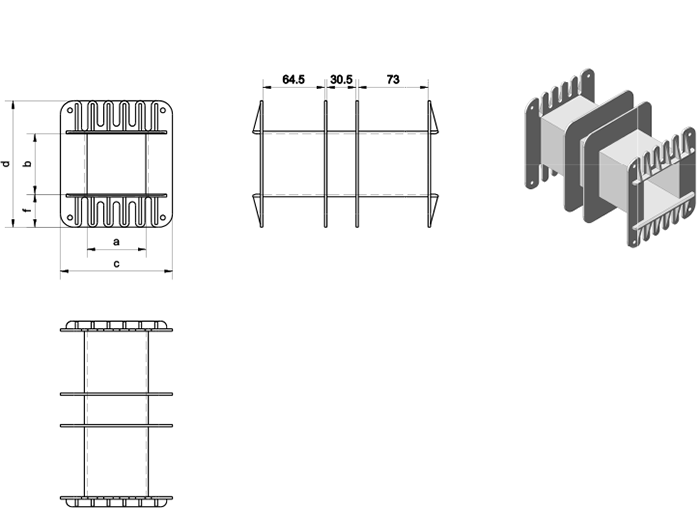

Spulenkörper für Bleche: Typ UI 180 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 43149.8 | 482 | 61,5 | 78,0 | 117,0 | 147,0 | 34,5 | 173,0 | 178,0 | 194,0 | 2,5 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||
Klicken Sie auf dieses Icon:
zum downloaden der 3D-Daten.
