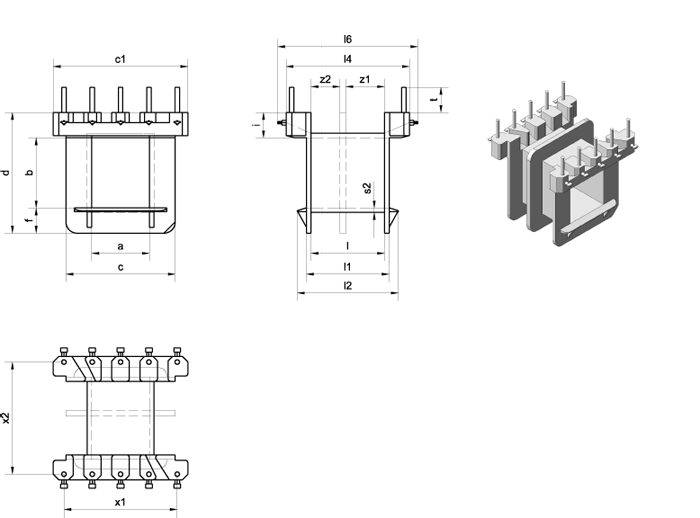

Spulenkörper für Bleche: Typ EI 30 gSe "n".

Ausführung gSe "n"
niedere Bauhöhe, variabel bestückbar mit bis zu 10 eingespritzten Rundstiften (0,8 mm), mit Quetschung

x3 = Anzahl der Lötstifte

Typ	Ka.	Art.-Nr.	Wz.	a	b	c	c1	d	f	i	l	l1	l2	l4	l6	s2	z1	z2	x1	x2	x3	t
EI 30 / 5 gSe "n"	1	26320.1	642/6	10,4	5,1	19,5	24,0	13,5	3,9	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	4,5
EI 30 / 5 gSe "n"	1	26017.3	642/6	10,4	5,1	19,5	24,0	13,5	3,9	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	6,7
EI 30 / 5 gSe "n"	2	26018.4	642/6	10,4	5,1	19,5	24,0	13,5	3,9	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
EI 30 / 10,5 gSe "n"	1	26322.3	642/4	10,4	10,5	19,5	24,0	19,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	4,5
EI 30 / 10,5 gSe "n"	2	26323.4	642/4	10,4	10,5	19,5	24,0	19,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	4,5
EI 30 / 10,5 gSe "n"	1	26019.5	642/4	10,4	10,5	19,5	24,0	19,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	6,7
EI 30 / 10,5 gSe "n"	2	26020.8	642/4	10,4	10,5	19,5	24,0	19,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
EI 30 / 12,5 gSe "n"	1	26324.5	642/9	10,4	12,5	19,5	24,0	21,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	4,5
EI 30 / 12,5 gSe "n"	1	26021.9	642/9	10,4	12,5	19,5	24,0	21,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	6,7
EI 30 / 12,5 gSe "n"	2	26022.0	642/9	10,4	12,5	19,5	24,0	21,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
EI 30 / 15,5 gSe "n"	2	26327.8	642/9	10,4	15,5	19,5	24,0	24,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	4,5
EI 30 / 15,5 gSe "n"	1	26023.1	642/9	10,4	15,5	19,5	24,0	24,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	6,7
EI 30 / 15,5 gSe "n"	2	26024.2	642/9	10,4	15,5	19,5	24,0	24,5	4,5	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
EI 30 / 18 gSe "n"	1	26328.9	642/8	10,4	18,0	19,5	24,0	26,7	4,2	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	4,5
EI 30 / 18 gSe "n"	2	26217.5	642/8	10,4	18,0	19,5	24,0	26,7	4,2	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
EI 30 / 23 gSe "n"	1	26330.3	642/7	10,4	23,0	19,5	24,0	31,7	4,2	4,5	13,1	14,7	18,0	22,0	25,0	0,8	-	-	4×5,05	20,0	10	4,5
EI 30 / 23 gSe "n"	2	26331.4	642/7	10,4	23,0	19,5	24,0	31,7	4,2	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	4,5
EI 30 / 23 gSe "n"	2	26317.6	642/7	10,4	23,0	19,5	24,0	31,7	4,2	4,5	13,1	14,7	18,0	22,0	25,0	0,8	6,9	5,1	4×5,05	20,0	10	6,7
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
