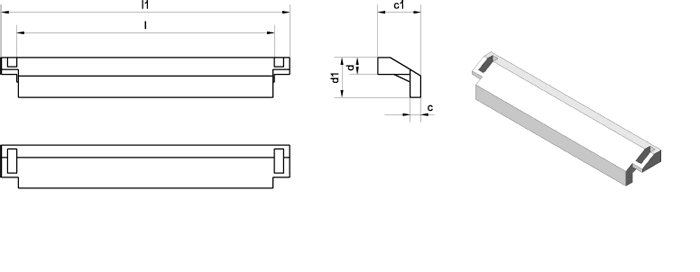

Zubehör: Distanzstäbe Form W für LK-Spulenkörper Typ UI.
| Typ | Ka. | Art.-Nr. | Wz. | c | c1 | d | d1 | l | l1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 45127.6 | 625 | 7,0 | 28,0 | 11,0 | 26,0 | 168,0 | 188,0 |    |
|||
| 0 | 45143.6 | 625 | 7,0 | 28,0 | 11,0 | 26,0 | 198,0 | 218,0 | |
|||
| 0 | 45148.1 | 625 | 7,0 | 31,5 | 13,0 | 29,0 | 224,0 | 244,0 | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||
