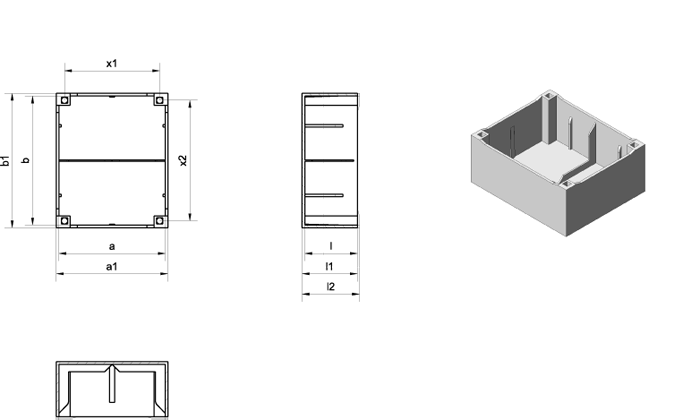

Vergusshauben: Typ UI 30 gSe-Si.

Mit Trennsteg, passend für je 2 Spulenkörper UI 30/... gSe-Si

Typ	Ka.	Art.-Nr.	Wz.	a	a1	b	b1	l	l1	l2	x1	x2
UI 30 / 5,5 gSe-Si ohne Abstandsfüßchen	0	67245.5	733/1	41,9	44,0	50,9	53,0	15,7	16,8	-	37,5	47,5	UI30_5_5_gSe-Si_67245_5_Wz733_1.stp
UI 30 / 5,5 gSe-Si mit Abstandsfüßchen	0	67246.6	733/1	41,9	44,0	50,9	53,0	15,7	16,8	17,6	37,5	47,5	UI30_5_5_gSe-Si_67246_6_Wz733_1.stp
UI 30 / 7,5 gSe-Si ohne Abstandsfüßchen	0	67247.7	733/1	41,9	44,0	50,9	53,0	17,7	18,8	-	37,5	47,5	UI30_7_5_gSe-Si_67247_7_Wz733_1.stp
UI 30 / 7,5 gSe-Si mit Abstandsfüßchen	0	67248.8	733/1	41,9	44,0	50,9	53,0	17,7	18,8	19,6	37,5	47,5	UI30_7_5_gSe-Si_67248_8_Wz733_1.stp
UI 30 / 10,5 gSe-Si ohne Abstandsfüßchen	0	67249.9	734/1	41,9	44,0	50,9	53,0	20,7	21,8	-	37,5	47,5	UI30_10_5_gSe-Si_67249_9_Wz734_1.stp
UI 30 / 10,5 gSe-Si mit Abstandsfüßchen	0	67250.2	734/1	41,9	44,0	50,9	53,0	20,7	21,8	22,6	37,5	47,5	UI30_10_5_gSe-Si_67250_2_Wz734_1.stp
UI 30 / 16,5 gSe-Si ohne Abstandsfüßchen	0	67251.3	734/1	41,9	44,0	50,9	53,0	26,8	27,9	-	37,5	47,5	UI30_16_5_gSe-Si_67251_3_Wz734_1.stp
UI 30 / 16,5 gSe-Si mit Abstandsfüßchen	0	67252.4	734/1	41,9	44,0	50,9	53,0	26,8	27,9	28,7	37,5	47,5	UI30_16_5_gSe-Si_67252_4_Wz734_1.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
