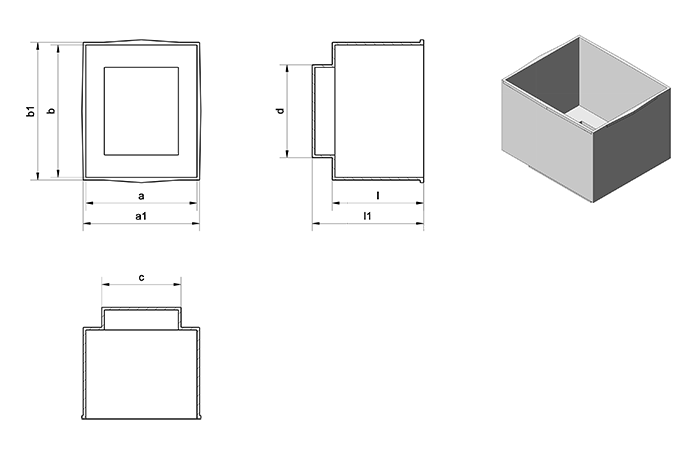

Vergusshauben: Typ EI 60 gS.

Ohne Befestigung

Typ Ka. Art.-Nr. Wz. a a1 b b1 c d l l1
EI 60 / 25,5 gS
0 66043.7 986 51,4 53,8 61,2 63,6 36,6 43,0 42,2 51,5
EI60_25_5_gS_66043_7_Wz986.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
