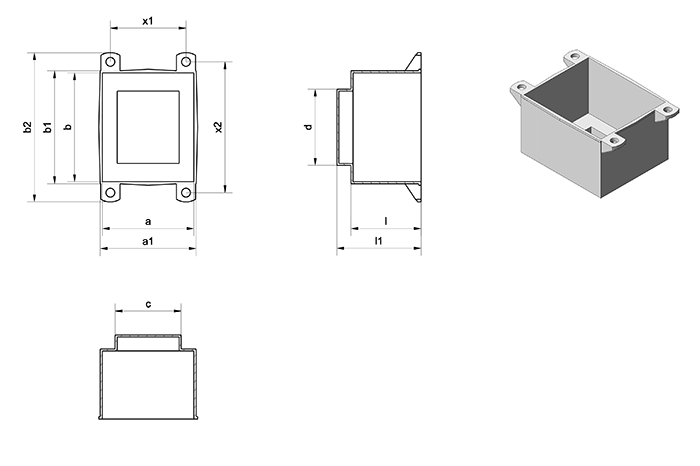

Vergusshauben: Typ EI 54 gS.
Befestigung an den kurzen Seiten
| Typ | Ka. | Art.-Nr. | Wz. | a | a1 | b | b1 | b2 | c | d | l | l1 | x1 | x2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 66166.7 | 65834 | 45,6 | 47,8 | 54,4 | 56,4 | 74,5 | 32,9 | 38,0 | 35,0 | 42,0 | 37,7 | 65,3 |    |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
