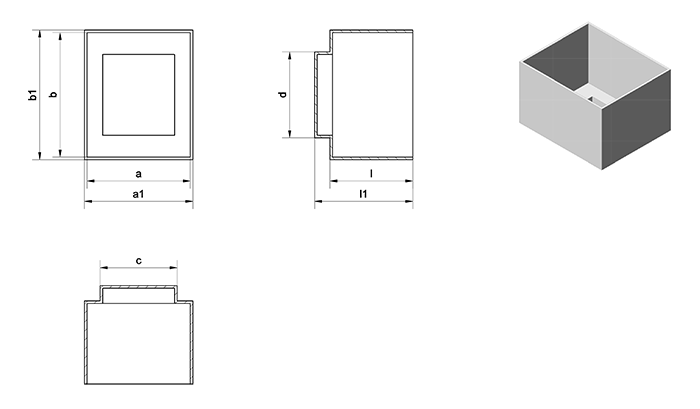

Vergusshauben: Typ EI 48 gSe.
Ohne Befestigung
| Typ | Ka. | Art.-Nr. | Wz. | a | a1 | b | b1 | c | d | l | l1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 66039.3 | 957 | 40,5 | 42,2 | 48,6 | 50,3 | 30,2 | 33,7 | 28,5 | 34,5 |    |
|||
| 0 | 66171.4 | 957 | 40,5 | 42,5 | 48,8 | 50,8 | 30,2 | 33,7 | 32,5 | 38,5 | |
|||
| 0 | 66173.6 | 957 | 40,5 | 42,5 | 48,8 | 50,8 | 30,2 | 33,7 | 37,5 | 43,5 | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||
