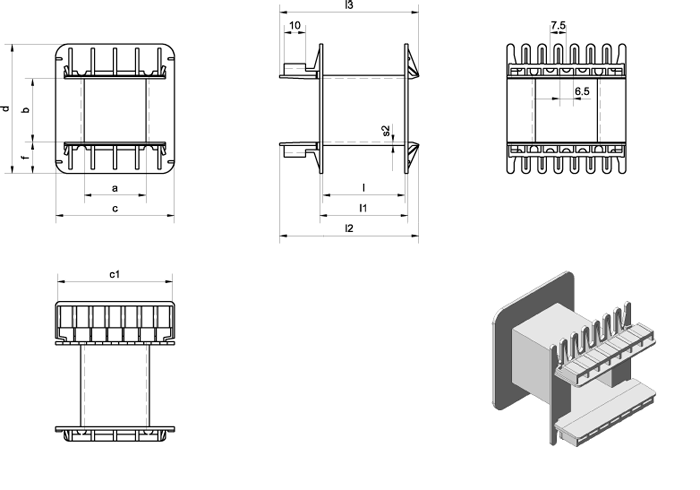

Spulenkörper für Bleche: Typ EI 84 AK.
Ausführung AK
mit Aufnahmen für Anschlussklemmen, zusätzlich mit äußeren Drahtausführungsschlitzen
x3 = Anzahl der Aufnahmen für Anschlussklemmen
| Typ
| Ka.
| Art.-Nr.
| Wz.
| a
| b
| c
| c1
| d
| f
| l
| l1
| l2
| l3
| s2
| x3
|
|
EI 84a / 29,5 AK
|
1 |
25388.9 |
722 |
28,7 |
29,5 |
55,1 |
53,5 |
60,0 |
14,5 |
38,0 |
41,0 |
64,5 |
64,5 |
1,5 |
14 |
  EI84a_29_5_AK_25388_9_Wz722.stp |
EI 84b / 43,5 AK
|
1 |
25389.0 |
722 |
28,7 |
43,5 |
55,1 |
53,5 |
74,0 |
14,5 |
38,0 |
41,0 |
64,5 |
64,5 |
1,5 |
14 |
EI84b_43_5_AK_25389_0_Wz722.stp |
EI 84 / 52 AK
|
1 |
25390.3 |
722 |
28,7 |
52,0 |
55,1 |
53,5 |
82,5 |
14,5 |
38,0 |
41,0 |
64,5 |
64,5 |
1,5 |
14 |
EI84_52_AK_25390_3_Wz722.stp |
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
