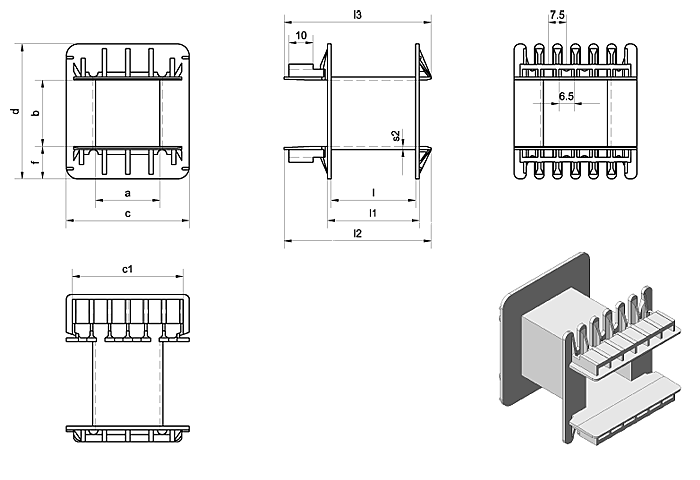

Spulenkörper für Bleche: Typ EI 78 AK.
Ausführung AK
mit Aufnahmen für Anschlussklemmen, zusätzlich mit äußeren Drahtausführungsschlitzen
x3 = Anzahl der Aufnahmen für Anschlussklemmen
| Typ
| Ka.
| Art.-Nr.
| Wz.
| a
| b
| c
| c1
| d
| f
| l
| l1
| l2
| l3
| s2
| x3
|
|
EI 78 / 27,5 AK
|
1 |
25382.4 |
721/1 |
26,6 |
27,5 |
51,0 |
46,0 |
56,0 |
13,5 |
35,0 |
38,0 |
61,0 |
61,0 |
1,3 |
12 |
  EI78_27_5_AK_25382_4_Wz721_1.stp |
EI 78 / 36,5 AK
|
1 |
25383.5 |
721 |
26,6 |
36,5 |
51,0 |
46,0 |
65,0 |
13,5 |
35,0 |
38,0 |
61,0 |
61,0 |
1,3 |
12 |
EI78_36_5_AK_25383_5_Wz721.stp |
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
