Spulenkörper für Bleche: Typ EI 48 oD.

Ausführung oD

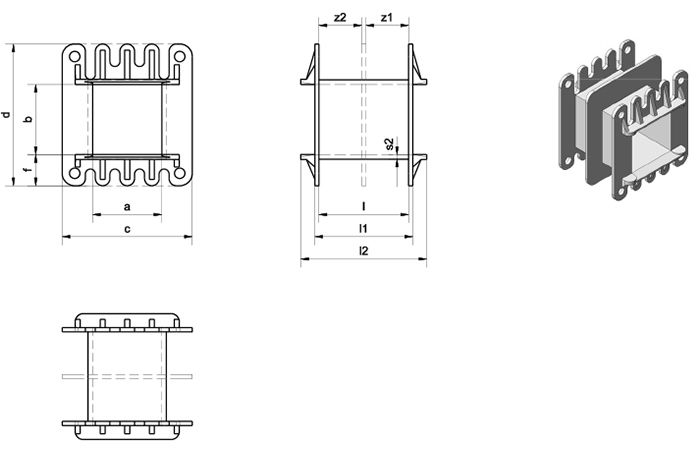

mit offenen Drahtausführungsschlitzen, nach DIN 41 305

Typ Ka. Art.-Nr. Wz. a b c d f l l1 l2 s2 z1 z2 x3
EI 48 / 16,8 oD
 1 23017.7 583 16,5 16,8 31,2 34,0 7,5 21,5 23,5 30,2 1,1 - -
EI 48 / 16,8 oD
 2 23018.8 583 16,5 16,8 31,2 34,0 7,5 21,5 23,5 30,2 1,1 10,2 10,2
EI 48 / 20,5 oD
 1 23025.7 583 16,5 20,5 31,2 37,7 7,5 21,5 23,5 30,2 1,1 - -
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
