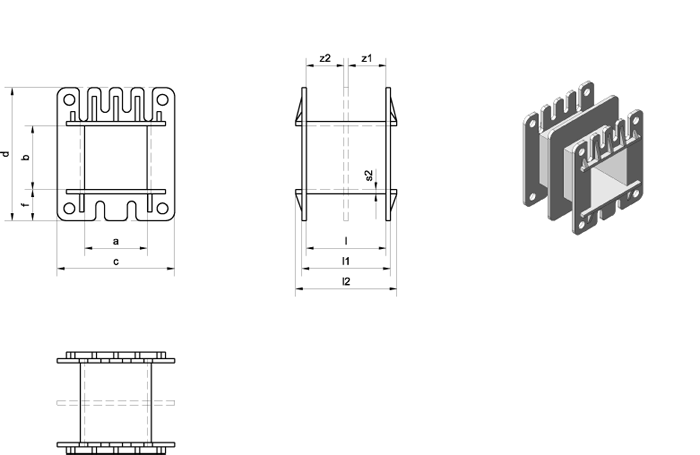

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 23014.4 | 78 | 14,5 | 14,8 | 27,2 | 30,8 | 7,2 | 18,5 | 20,5 | 23,5 | 1,0 | - | - | ||||
2 | 23015.5 | 78 | 14,5 | 14,8 | 27,2 | 30,8 | 7,2 | 18,5 | 20,5 | 23,5 | 1,0 | 8,7 | 8,7 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
Klicken Sie auf dieses Icon: zum downloaden der 3D-Daten.
