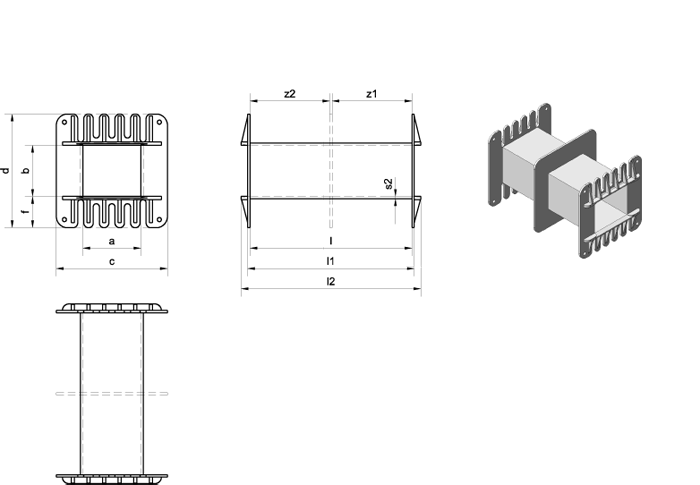

Spulenkörper für Bleche: Typ UI 210 oD.

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305

Typ Ka. Art.-Nr. Wz. a b c d f l l1 l2 s2 z1 z2
UI 210 / 53 oD
 1 43128.3 495 71,5 53,0 137,0 130,0 38,5 202,4 208,0 224,0 2,5 - -
UI 210 / 53 oD
 2 43129.4 495 71,5 53,0 137,0 130,0 38,5 202,4 208,0 224,0 2,5 99,8 99,8
UI 210 / 63 oD
 1 43130.7 495 71,5 63,0 137,0 140,0 38,5 202,4 208,0 224,0 2,5 - -
UI 210a / 73 oD
 1 43131.8 495/1 71,5 73,0 137,0 150,5 38,7 202,4 208,0 224,0 2,9 - -
UI 210a / 73 oD
 2 43132.9 495/1 71,5 73,0 137,0 150,5 38,7 202,4 208,0 224,0 2,9 99,8 99,8
UI 210 / 88 oD
 1 43134.1 495 71,5 88,0 137,0 165,0 38,5 202,4 208,0 224,0 2,5 - -
UI 210 / 88 oD
 2 43135.2 495 71,5 88,0 137,0 165,0 38,5 202,4 208,0 224,0 2,5 99,8 99,8
UI 210b / 103 oD
 1 43136.3 495/1 71,5 103,0 137,0 180,5 38,7 202,4 208,0 224,0 2,9 - -
UI 210b / 103 oD
 2 43137.4 495/1 71,5 103,0 137,0 180,5 38,7 202,4 208,0 224,0 2,9 99,8 99,8
UI 210c / 133 oD
 1 43139.6 527 71,5 133,0 137,0 210,0 38,5 202,4 208,0 224,0 2,8 - -
UI 210c / 133 oD
 2 43140.9 527 71,5 133,0 137,0 210,0 38,5 202,4 208,0 224,0 2,8 99,8 99,8
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.

Klicken Sie auf dieses Icon: zum downloaden der 3D-Daten.
