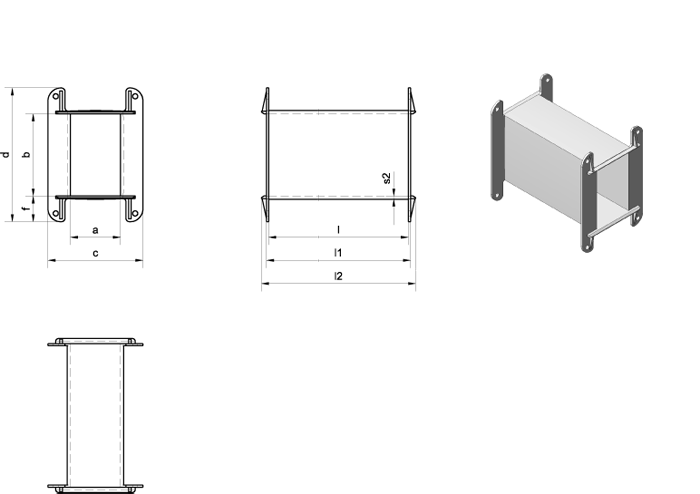

Spulenkörper für Bleche: Typ UI 168.
Ausführung - mit offener Drahtausführung
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43145.4 | 427/1 | 57,3 | 58,3 | 109,0 | 120,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | ||||
| 1 | 43146.5 | 427/1 | 57,3 | 75,3 | 109,0 | 137,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | ||||
| 1 | 43147.6 | 427/1 | 57,3 | 92,3 | 109,0 | 154,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||
Klicken Sie auf dieses Icon:
zum downloaden der 3D-Daten.
Das Datenblatt kann erst ab einer Auflösung von mind. 760 Pixeln (Tablet, PC, Laptop) abgerufen werden!
