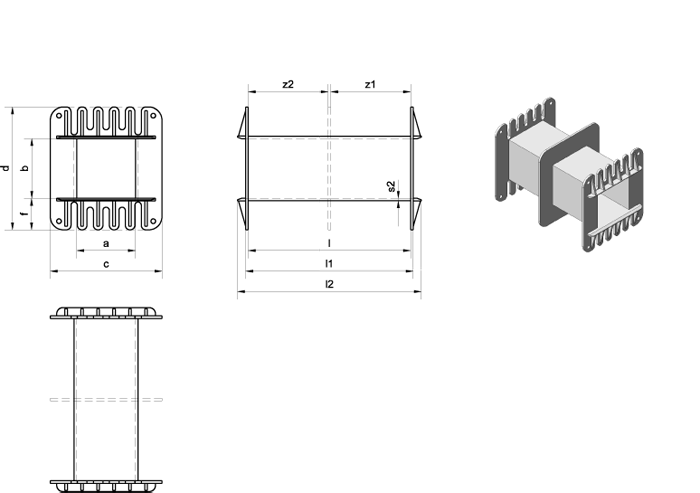

Spulenkörper für Bleche: Typ UI 168 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43106.7 | 427/2 | 57,3 | 58,0 | 109,0 | 120,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | - | - | ||||
| 2 | 43107.8 | 427/2 | 57,3 | 58,0 | 109,0 | 120,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | 79,2 | 79,2 | ||||
| 1 | 43109.0 | 427/1 | 57,3 | 75,0 | 109,0 | 137,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | - | - | ||||
| 2 | 43110.3 | 427/1 | 57,3 | 75,0 | 109,0 | 137,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | 79,2 | 79,2 | ||||
| 1 | 43112.5 | 427/1 | 57,3 | 92,0 | 109,0 | 154,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | - | - | ||||
| 2 | 43113.6 | 427/1 | 57,3 | 92,0 | 109,0 | 154,0 | 30,8 | 161,0 | 166,0 | 182,0 | 2,5 | 79,2 | 79,2 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
