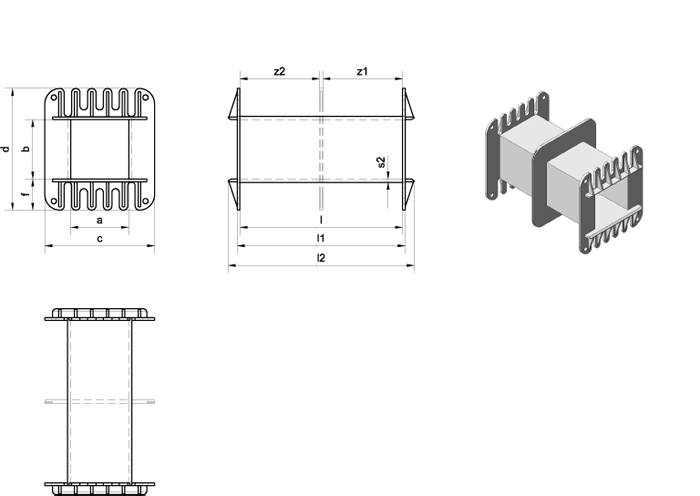

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305, Zwischenflansch geschlitzt
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 43080.6 | 394/1 | 45,1 | 46,3 | 85,0 | 94,3 | 24,0 | 126,0 | 130,0 | 144,0 | 1,9 | - | - | ||||
2 | 43081.7 | 394/1 | 45,1 | 46,3 | 85,0 | 94,3 | 24,0 | 126,0 | 130,0 | 144,0 | 1,9 | 61,7 | 61,7 | ||||
1 | 43082.8 | 394/2 | 45,1 | 60,3 | 85,0 | 108,3 | 24,0 | 126,0 | 130,0 | 144,0 | 2,2 | - | - | ||||
2 | 43083.9 | 394/2 | 45,1 | 60,3 | 85,0 | 108,3 | 24,0 | 126,0 | 130,0 | 144,0 | 2,2 | 61,7 | 61,7 | ||||
1 | 43084.0 | 394/3 | 45,8 | 72,3 | 85,0 | 120,3 | 24,0 | 126,0 | 130,0 | 144,0 | 2,3 | - | - | ||||
2 | 43085.1 | 394/3 | 45,8 | 72,3 | 85,0 | 120,3 | 24,0 | 126,0 | 130,0 | 144,0 | 2,3 | 61,7 | 61,7 | ||||
2 | 43162.5 | 394/2 | 45,6 | 72,3 | 85,0 | 120,3 | 24,0 | 126,0 | 130,0 | 144,0 | 2,0 | 56,7 | 66,7 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
Klicken Sie auf dieses Icon: zum downloaden der 3D-Daten.
