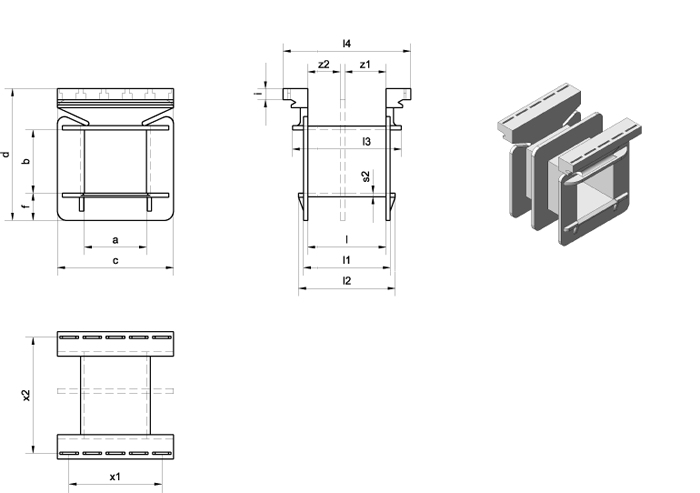

Spulenkörper für Bleche: Typ EI 38 gS/oD.
Ausführung gS/oD
x3 = Anzahl der Aufnahmen für Lötanschlüsse
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | i | l | l1 | l2 | l3 | l4 | s2 | z1 | z2 | x1 | x2 | x3 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26027.5 | 375/1 | 13,5 | 13,6 | 25,0 | 28,5 | 6,0 | 2,4 | 16,8 | 18,7 | 20,7 | 23,5 | 27,5 | 0,8 | - | - | 4×5 | 25,0 | 10 |    |
|||
| 2 | 26028.6 | 375/1 | 13,5 | 13,6 | 25,0 | 28,5 | 6,0 | 2,4 | 16,8 | 18,7 | 20,7 | 23,5 | 27,5 | 0,8 | 8,9 | 6,9 | 4×5 | 25,0 | 10 | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||||||||
