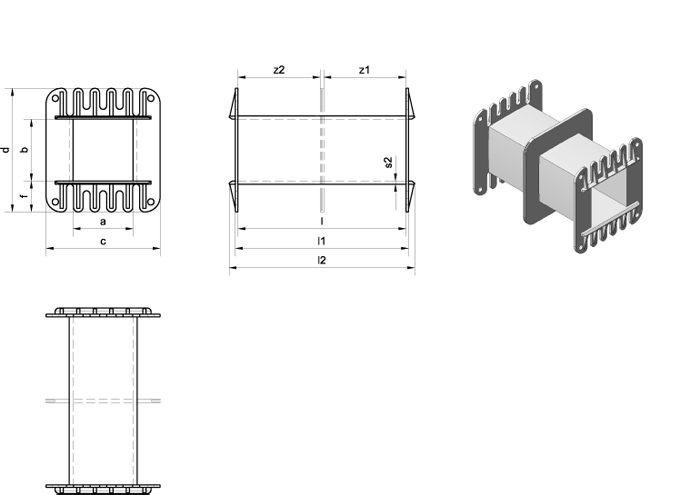

Spulenkörper für Bleche: Typ UI 114 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305, Zwischenflansch geschlitzt
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43064.6 | 341/1 | 38,9 | 40,0 | 73,8 | 80,1 | 20,1 | 108,6 | 112,0 | 120,0 | 2,1 | - | - | ||||
| 2 | 43065.7 | 341/1 | 38,9 | 40,0 | 73,8 | 80,1 | 20,1 | 108,6 | 112,0 | 120,0 | 2,1 | 53,2 | 53,2 | ||||
| 2 | 43159.0 | 341/1 | 38,9 | 40,0 | 73,8 | 80,1 | 20,1 | 108,6 | 112,0 | 120,0 | 2,1 | 58,7 | 47,7 | ||||
| 1 | 43066.8 | 341/2 | 38,9 | 64,0 | 73,8 | 104,2 | 20,1 | 108,6 | 112,0 | 120,0 | 2,1 | - | - | ||||
| 2 | 43067.9 | 341/2 | 38,9 | 64,0 | 73,8 | 104,2 | 20,1 | 108,6 | 112,0 | 120,0 | 2,1 | 53,1 | 53,1 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
