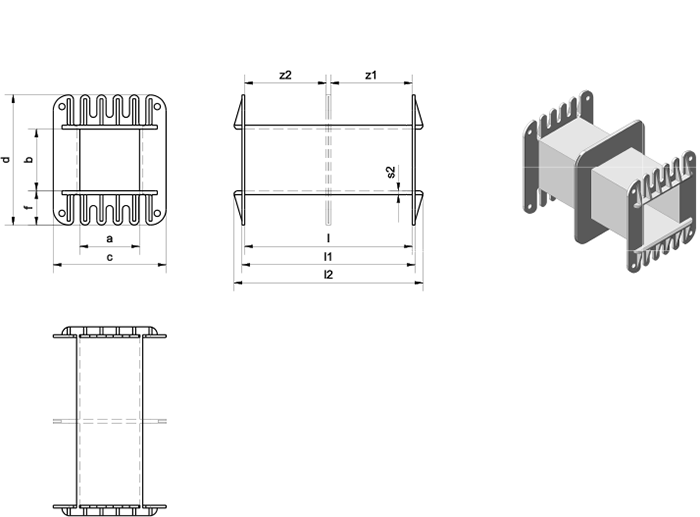

Spulenkörper für Bleche: Typ UI 90 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s1 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43042.0 | 550/1 | 30,8 | 31,9 | 58,0 | 66,9 | 17,5 | 86,2 | 89,0 | 97,3 | 1,5 | 2,0 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43043.1 | 550/1 | 30,8 | 31,9 | 58,0 | 66,9 | 17,5 | 86,2 | 89,0 | 97,3 | 1,5 | 2,0 | 42,0 | 42,0 | |||
| 1 | 43046.4 | 222/1 | 30,8 | 42,0 | 58,0 | 76,6 | 17,3 | 86,2 | 89,0 | 97,0 | 1,5 | 1,7 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43047.5 | 222/1 | 30,8 | 42,0 | 58,0 | 76,6 | 17,3 | 86,2 | 89,0 | 97,0 | 1,5 | 1,7 | 42,0 | 42,0 | |||
| 1 | 43050.0 | 550/2 | 31,0 | 51,9 | 58,0 | 86,9 | 17,5 | 86,2 | 89,0 | 97,0 | 2,0 | 2,0 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43051.1 | 550/2 | 31,0 | 51,9 | 58,0 | 86,9 | 17,5 | 86,2 | 89,0 | 97,0 | 2,0 | 2,0 | 42,0 | 42,0 | |||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||||||
