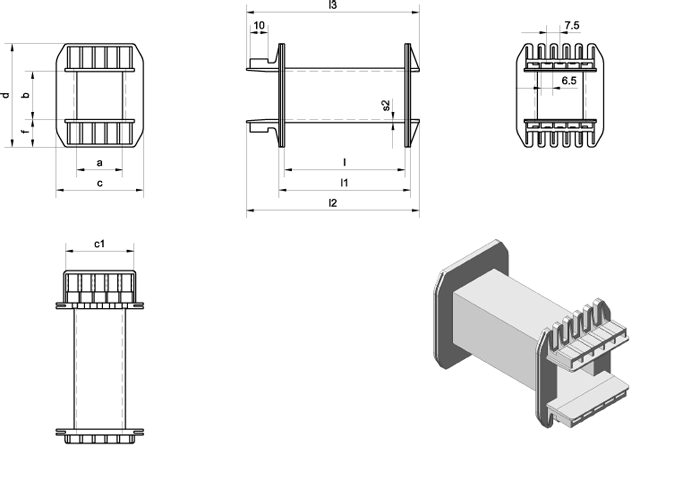

Spulenkörper für Bleche: Typ UI 75 AK.
Ausführung AK
mit Aufnahmen für Anschlussklemmen
x3 = Anzahl der Aufnahmen für Anschlussklemmen
| Typ
| Ka.
| Art.-Nr.
| Wz.
| a
| b
| c
| c1
| d
| f
| l
| l1
| l2
| l3
| s2
| x3
|
|
UI 75a / 26,5 AK
|
1 |
45240.4 |
852 |
25,8 |
27,0 |
49,0 |
38,5 |
58,0 |
15,5 |
67,8 |
74,2 |
97,2 |
97,2 |
1,5 |
10 |
  UI75a_26_5_AK_45240_4_Wz852.stp |
UI 75b / 41,5 AK
|
1 |
45242.6 |
852 |
25,8 |
42,0 |
49,0 |
38,5 |
73,0 |
15,5 |
67,8 |
74,2 |
97,2 |
97,2 |
1,5 |
10 |
UI75b_41_5_AK_45242_6_Wz852.stp |
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
