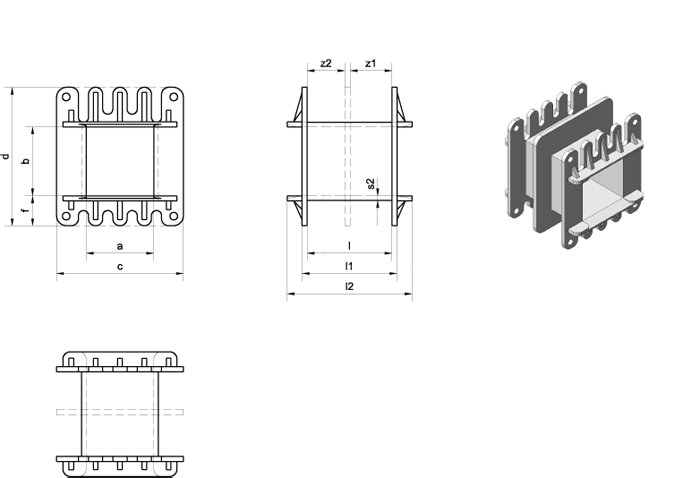

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 23009.7 | 399 | 13,4 | 13,7 | 25,0 | 27,0 | 5,8 | 16,7 | 18,7 | 24,6 | 0,75 | - | - | ||||
2 | 23011.1 | 399 | 13,4 | 13,7 | 25,0 | 27,0 | 5,8 | 16,7 | 18,7 | 24,6 | 0,75 | 8,3 | 7,3 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
Klicken Sie auf dieses Icon: zum downloaden der 3D-Daten.
