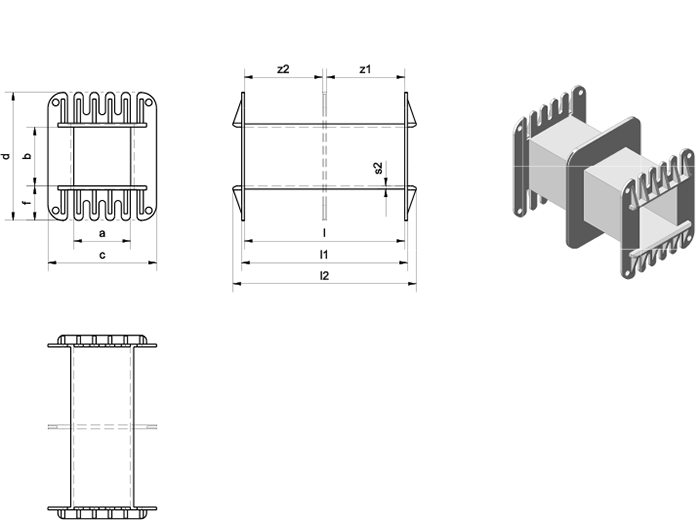

Spulenkörper für Bleche: Typ UI 75 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43034.0 | 568/2 | 26,0 | 26,8 | 49,0 | 58,0 | 15,6 | 71,6 | 74,0 | 82,0 | 1,3 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43035.1 | 568/2 | 26,0 | 26,8 | 49,0 | 58,0 | 15,6 | 71,6 | 74,0 | 82,0 | 1,3 | 34,8 | 34,8 | |||
| 1 | 43038.4 | 568/3 | 26,0 | 41,8 | 49,0 | 73,0 | 15,6 | 71,6 | 74,0 | 82,0 | 1,4 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43039.5 | 568/3 | 26,0 | 41,8 | 49,0 | 73,0 | 15,6 | 71,6 | 74,0 | 82,0 | 1,4 | 34,8 | 34,8 | |||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
