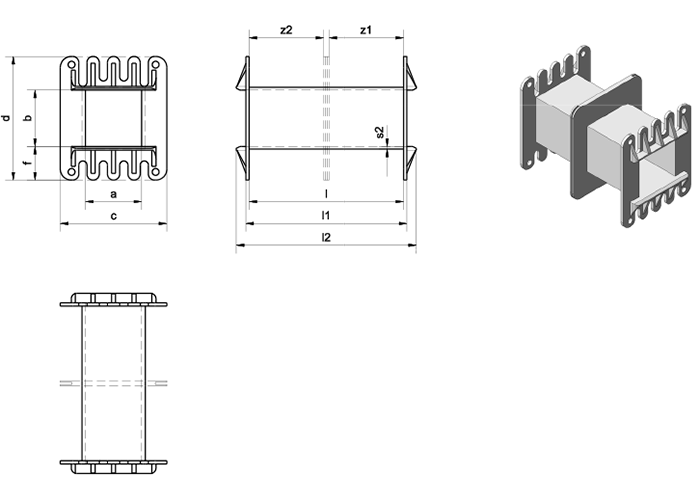

Spulenkörper für Bleche: Typ UI 60 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43026.0 | 473/2 | 20,6 | 21,0 | 39,0 | 45,7 | 12,3 | 56,6 | 59,0 | 66,0 | 1,3 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43027.1 | 473/2 | 20,6 | 21,0 | 39,0 | 45,7 | 12,3 | 56,6 | 59,0 | 66,0 | 1,3 | 27,3 | 27,3 | |||
| 1 | 43030.6 | 473/3 | 20,6 | 31,0 | 39,0 | 55,7 | 12,3 | 56,6 | 59,0 | 66,0 | 1,3 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 43031.7 | 473/3 | 20,6 | 31,0 | 39,0 | 55,7 | 12,3 | 56,6 | 59,0 | 66,0 | 1,3 | 27,3 | 27,3 | |||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
