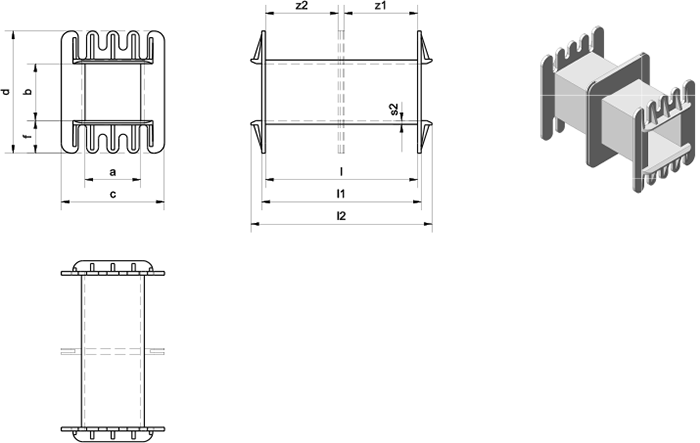

Spulenkörper für Bleche: Typ UI 48 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305, Zwischenflansch geschlitzt
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 43017.9 | 249/3 | 16,9 | 17,2 | 31,0 | 36,7 | 9,8 | 45,4 | 47,6 | 53,4 | 1,1 | - | - | ||||
| 2 | 43018.0 | 249/1 | 16,9 | 17,2 | 31,0 | 36,7 | 9,8 | 45,4 | 47,6 | 53,4 | 1,1 | 21,8 | 21,8 | ||||
| 1 | 43021.5 | 249/2 | 16,9 | 26,2 | 31,0 | 45,7 | 9,8 | 45,4 | 47,6 | 53,4 | 1,1 | - | - | ||||
| 2 | 43022.6 | 249/1 | 16,9 | 26,2 | 31,0 | 45,7 | 9,8 | 45,4 | 47,6 | 53,4 | 1,1 | 21,8 | 21,8 | ||||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||
