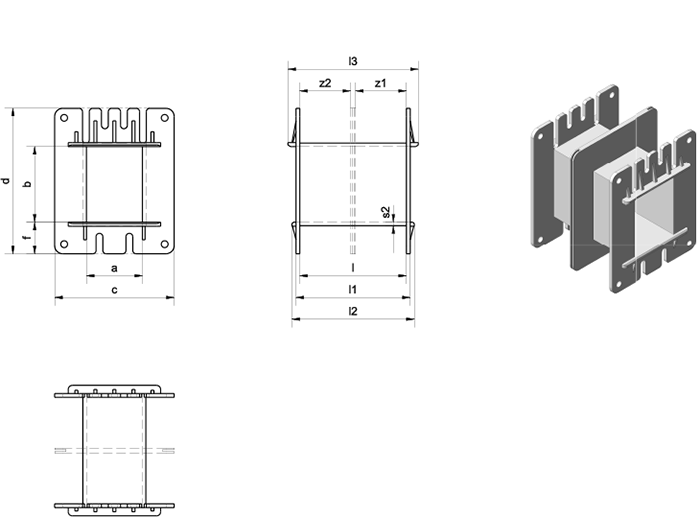

Spulenkörper für Bleche: Typ M 65 oD.
Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | l3 | s2 | z1 | z2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 33032.7 | 190/1 | 20,6 | 27,8 | 44,0 | 53,5 | 11,6 | 39,0 | 42,0 | 45,0 | 48,0 | 1,2 | - | - | ||||
Zwischenflansch geschlitzt |
2 | 33035.0 | 190/1 | 20,6 | 27,8 | 44,0 | 53,5 | 11,6 | 39,0 | 42,0 | 45,0 | 48,0 | 1,2 | 18,7 | 18,7 | |||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||||||
Klicken Sie auf dieses Icon:
zum downloaden der 3D-Daten.
