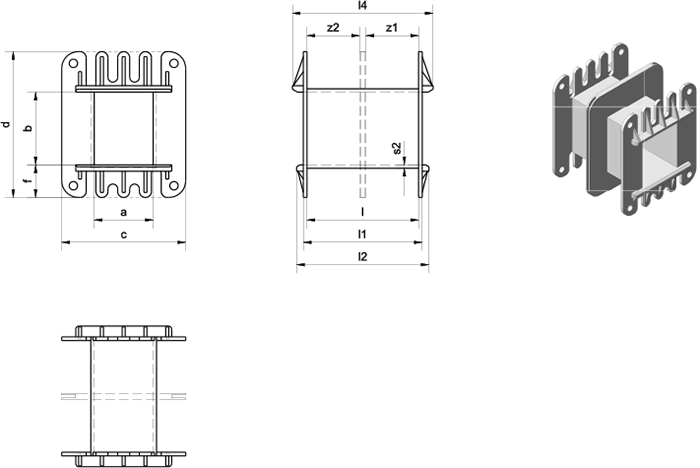

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305, Zwischenflansch geschlitzt
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | l4 | s2 | z1 | z2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 33018.9 | 389/1 | 17,8 | 21,9 | 37,3 | 43,6 | 9,4 | 33,3 | 35,5 | 39,5 | 42,0 | 0,8 | - | - | ||||
2 | 33020.3 | 389/1 | 17,8 | 21,9 | 37,3 | 43,6 | 9,4 | 33,3 | 35,5 | 39,5 | 42,0 | 0,8 | 15,7 | 15,7 | ||||
1 | 33024.7 | 389/1 | 17,8 | 27,9 | 37,3 | 49,6 | 9,4 | 33,3 | 35,5 | 39,5 | 42,0 | 0,8 | - | - | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
