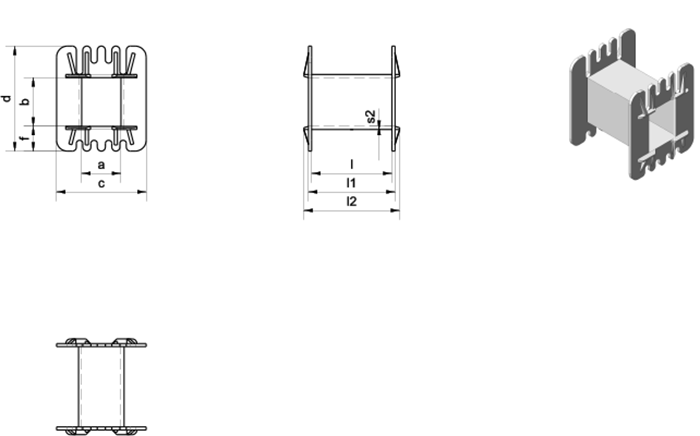

Spulenkörper für Bleche: Typ M 42 oD.

Ausführung oD
mit offenen Drahtausführungsschlitzen, nach DIN 41 305

Typ Ka. Art.-Nr. Wz. a b c d f l l1 l2 s2
M 42 / 15,7 oD
1 33008.7 536 12,6 15,7 29,0 34,0 8,0 26,0 28,0 31,0 1,0
M42_15_7_oD_33008_7_Wz536.stp
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.

Klicken Sie auf dieses Icon: zum downloaden der 3D-Daten.
