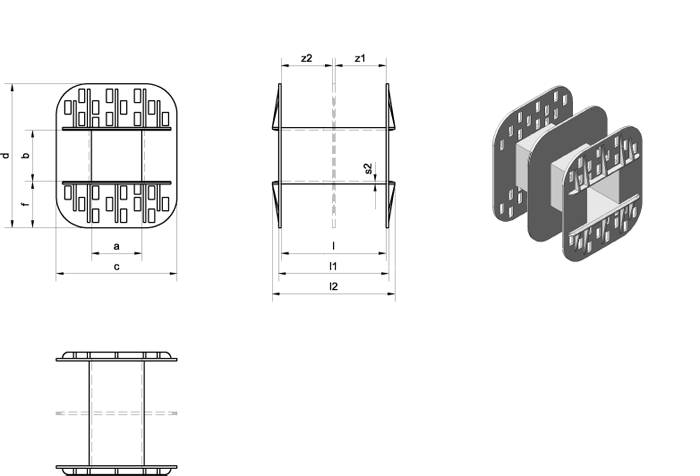

Ausführung ähnlich DIN 41 304
Zwischenflansch geschlitzt
Typ | Ka. | Art.-Nr. | Wz. | a | b | c | d | f | l | l1 | l2 | s2 | z1 | z2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 22320.3 | 539 | 56,5 | 57,7 | 135,6 | 162,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | - | - | ||||
2 | 22321.4 | 539 | 56,5 | 57,7 | 135,6 | 162,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | 57,7 | 57,7 | ||||
1 | 22322.5 | 539 | 56,5 | 70,7 | 135,6 | 175,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | - | - | ||||
2 | 22323.6 | 539 | 56,5 | 70,7 | 135,6 | 175,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | 57,7 | 57,7 | ||||
1 | 22324.7 | 539/1 | 56,5 | 85,7 | 135,6 | 190,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | - | - | ||||
2 | 22325.8 | 539/1 | 56,5 | 85,7 | 135,6 | 190,0 | 52,1 | 118,0 | 124,0 | 138,0 | 2,8 | 57,7 | 57,7 | ||||
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. |
