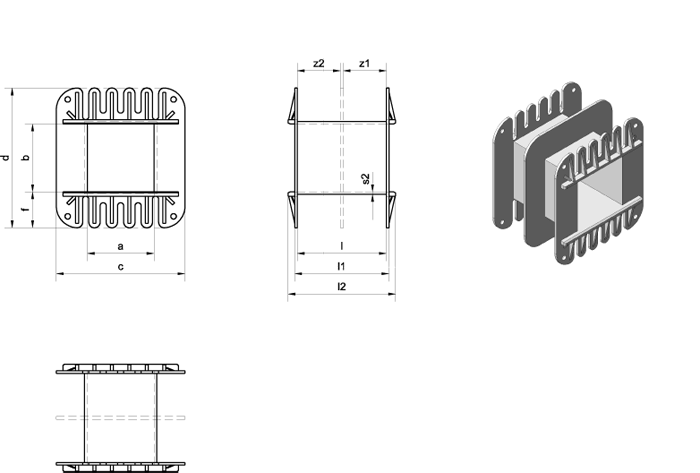

Spulenkörper für Bleche: Typ EI 180 S oD.

Ausführung oD
mit offenen Drahtausführungsschlitzen

Typ	Ka.	Art.-Nr.	Wz.	a	b	c	d	f	l	l1	l2	s2	z1	z2
EI 180 Sa / 62 oD	1	23304.5	448/1	61,2	62,6	118,0	128,0	32,7	84,2	89,0	101,0	2,4	-	-
EI 180 Sa / 62 oD	2	23305.6	448/1	61,2	62,6	118,0	128,0	32,7	84,2	89,0	101,0	2,4	40,8	40,8
EI 180 Sb / 77 oD	1	23306.7	448/1	61,2	77,6	118,0	143,0	32,7	84,2	89,0	101,0	2,4	-	-
EI 180 Sb / 77 oD	2	23307.8	448/1	61,2	77,6	118,0	143,0	32,7	84,2	89,0	101,0	2,4	40,8	40,8
EI 180 Sc / 92 oD	1	23308.9	448/1	61,2	92,6	118,0	158,0	32,7	84,2	89,0	101,0	2,4	-	-
EI 180 Sc / 92 oD	2	23309.0	448/1	61,2	92,6	118,0	158,0	32,7	84,2	89,0	101,0	2,4	40,8	40,8
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
